ダックス技研がめざすのは 計測制御用の息の長い電子機器作りです

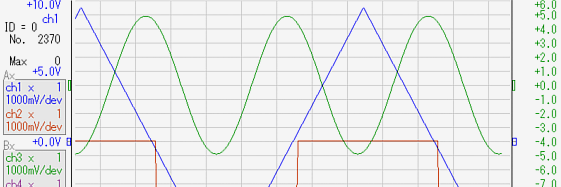

波形計測
ADC



モーション
Control



カウンタ
Counter



PWM
Puls



Digital
IN/OUT




  USB接続 計測ユニット / データレコーダ

外観

主な製品型番

仕様

説明書


8ch計測 15BXL

4ch計測 15BXW


計測アンプ 15BXAMP

分圧器 15BXATN

ユニットタイプ
15BXL-816
15BXL-812

15BXW-416
15BXW-412

15BXP-E2M
15BXP-D2M

15BXP-E2T
15BXP-D2T

15BXP-C2M
15BXP-A2M

15BXAMP

15BXATN


・8ch絶縁型計測ユニット 全チャンネル相互絶縁 高分解能版
・8ch絶縁型計測ユニット 全チャンネル相互絶縁

・4ch絶縁型計測ユニット 全チャンネル相互絶縁 高分解能版
・4ch絶縁型計測ユニット 全チャンネル相互絶縁

・2ch絶縁型計測ユニット チャンネル間絶縁 高分解能版 DIO付(注1)
・2ch絶縁型計測ユニット チャンネル間絶縁 DIO付(注1)
    (注1) デジタル入力12点 出力12点(LV-TTL非絶縁)
・2ch絶縁型計測ユニット チャンネル間絶縁 高分解能 絶縁DIO(注2)
・2ch絶縁型計測ユニット チャンネル間絶縁 絶縁DIO(注2)
    (注2) 絶縁デジタル入力4点 フォトMOSリレー出力8点
・2ch絶縁型計測ユニット チャンネル間絶縁 高分解能版
・2ch絶縁型計測ユニット チャンネル間絶縁

・2ch高感度計測アンプ、
    15BXシリーズと組合せて±1mV/full-sacleの微小電圧計測が可能
・分圧器 100:1
    15BXシリーズと組合せて250V(AC)までの計測が可能


15BXL
    説明書
    応用説明書

15BXW / 15BXP
    説明書
    応用説明書


絶縁DIO付説明書





15BXAMP説明書

15BXATN説明書

2500K-BM説明書





無線LAN接続 計測ユニット AD変換器は こちらへ

 ダックス技研製造


  USB接続 デジタル入出力

外観

主な製品型番

仕様

説明書


104bit   DACS-1700K-STD


48bit   DACS-2500K-STD


16bit   DACS-2600

ボードタイプ
(104bit LVTTL)
DACS-1700K-STD

ボードタイプ
(48bit LVTTL)
DACS-2500KB-ST3
DACS-2500K-STD
DACS-2500K-OUT
DACS-2500K-TRS

DACS-2500K-OC
DACS-2500K-OUT-OC

DACS-2500KC-***


ボードタイプ(16bit)
DACS-2600



・入力48bit 出力48bit 入出力共用 8bit 非絶縁
・カウンタ(32bit×4ch)付


・入力24bit 出力24bit LV-TTL 非絶縁
・入力24bit 出力24bit LV-TTL 非絶縁
・出力専用ボード 出力48bit 非絶縁
・双方向入出力48bit 非絶縁
    8bit単位で入出力方向をプログラムにて任意設定可能
・入力24bit LV-TTL 出力24bit オープンコレクタ 非絶縁
・出力専用ボード 出力48bit オーブンコレクタ 非絶縁

・各基板をABS樹脂ケースに組込んだ製品 中継コネクタ付
    DACS-2500Kシリーズのケース入りは各基板の説明ページに掲載


・入力8bit 出力8bit TTL 非絶縁



1700K-STD説明書



2500KB-ST3説明書
2500K-STD説明書
2500K-OUT 説明書
2500K-TRS 説明書

2500K-OC 説明書






2600説明書





無線LAN接続 デジタル入出力は こちらへ
ワイヤレス デジタル入出力は こちらへ

 ダックス技研製造


  USB接続 絶縁デジタル入出力

外観

主な製品型番

仕様

説明書


絶縁型 48bit
DACS-2500D-ISO


絶縁型 48bit 端子台付
DACS-2500ES-ISO


パワーリレー出力ユニット
DACS-2500EX-92R

絶縁ユニットタイプ
DACS-2500D-ISO

DACS-2500D-ISO-M

DACS-2500D-ISO-M24
  DACS-2500D-ISO-H24


DACS-2500D-ISO-M48
  DACS-2500D-ISO-H48


絶縁ユニット端子台付
DACS-2500ES-ISO-OC

DACS-2500ES-ISO-M

DACS-2500ES-ISO-M24
  DACS-2500ES-ISO-H24


DACS-2500ES-ISO-M48
  DACS-2500ES-ISO-H48


パワーリレー出力ユニット
DACS-2500EX-92R

アダプタボード
DACS-1550
DACS-2550

DACS-2580

DACS-2596
DACS-2592R


・絶縁型 デジタル入出力ユニット 入力24bit 出力24bit
    フォトカプラ絶縁
・絶縁型 デジタル入出力ユニット 入力24bit フォトカプラ絶縁
    出力 フォトMOSリレー出力 8bit フォトカプラ絶縁出力 16bit
・絶縁型 デジタル入出力ユニット 入力24bit フォトカプラ絶縁
    出力 フォトMOSリレー出力 24bit

・絶縁型 デジタル出力専用ユニット フォトMOSリレー出力 48bit



・絶縁型 デジタル入出力ユニット 入力24bit 出力24bit
    フォトカプラ絶縁
・絶縁型 デジタル入出力ユニット 入力24bit フォトカプラ絶縁
    出力 フォトMOSリレー出力 8bit フォトカプラ絶縁出力 16bit
・絶縁型 デジタル入出力ユニット 入力24bit フォトカプラ絶縁
    出力 フォトMOSリレー出力 24bit

・絶縁型 デジタル出力専用ユニット フォトMOSリレー出力 48bit



・パソコンからUSBでパワーリレー5回路のON/OFF制御 (増設可能)


・デジタル入出力絶縁アダプタボード パワー駆動出力用途
・デジタル入出力絶縁アダプタボード
    DACS-1500/2500と同一サイズ
・デジタル出力専用絶縁アダプタボード
    DACS-1500/2500と同一サイズ
・入出力端子台
・パワーリレー出力基板


2500D説明書










2500ES説明書










2500EX-92R説明書


1550説明書
2550説明書

2580説明書

2596説明書
2592R説明書





無線LAN接続 絶縁デジタル入出力は こちらへ
ワイヤレス 絶縁デジタル入出力は こちらへ

 ダックス技研製造


  USB接続 デジタル&アナログ絶縁入出力

外観

主な製品型番

仕様

説明書


DACS-8200

アンプ組込 82ADA-KC

アンプ組込 82ADA-BD

ボードタイプ
DACS-8200




ユニットタイプ
82ADA-KC




ボードセットタイプ
82ADA-BD

アダプタボード
DACS-1550


・USB接続 デジタル/高精度アナログ絶縁入出力基板
    デジタル入力24bit 出力24bit TTL
    48bitの入出力方向を任意設定可能
    アナログ入力2ch (16bit分解能 正電圧単極性)
    アナログ出力2ch (12bit分解能 正電圧単極性)

・USB接続 デジタル/高精度アナログ絶縁入出力ユニット
    高精度差動アナログ入力(±1.25V)とアナログ出力(±10V)
    デジタル入力24bit 出力24bit TTL
    48bitの入出力方向を任意設定可能
    コンパクトなアルミケース入り

・上記 82ADA-KC のケースなし(基板のみ組合せ)製品


・デジタル入出力絶縁アダプタボード パワー駆動出力用途


8200説明書





82ADA説明書








1550説明書







 ダックス技研製造


  USB接続 カウンタ

    カウンタのご使用前に、こちらの解説(FRQ)がお役に立ちます

外観

主な製品型番

仕様

説明書


DACS-2500KB-SCN3


DACS-2500K-(S)CNT


DACS-1700K-VCN


絶縁型
DACS-2500KD-SCNT


絶縁型 端子台付
DACS-2500KES
-CNTFH(CNTFL)

ボードタイプ
DACS-2500KB-SCN3

DACS-2500K-SCNT

DACS-2500K-CNT

DACS-2500K-FRE

DACS-2500K-FSP

DACS-2500KC-***


DACS-1700K-STD
DACS-1700K-VCN

アダプタボード
DACS-2422
DACS-2570-C

絶縁ユニットタイプ
DACS-2500KD
        -SCNT-ISO
DACS-2500KD
        -SCNT-422
DACS-2500KD
        -CNTFH-ISO
DACS-2500KD
        -CNTFL-ISO

絶縁ユニット端子台付
DACS-2500KES
        -SCNT-422
DACS-2500KES
        -CNTFH-ISO
DACS-2500KES
        -CNTFL-ISO


・カウンタ(32bit×6ch) TTL/LV-TTL入出力
    最高周波数 20MHz   6chすべてに周期/パルス幅計測モード
・カウンタ(32bit×6ch) TTL/LV-TTL入出力
    最高周波数 6MHz
・カウンタ(32bit×6ch) TTL/LV-TTL入出力
    最高周波数 1MHz
・周波数カウンタ(32bit×6ch) TTL/LV-TTL入出力
    最高周波数 120MHz
・ワイドレンジ周波数自動計測 TTL/LV-TTL入出力
    0.5HZ~120MHz 10進7桁精度
・各基板をABS樹脂ケースに組込んだ製品 中継コネクタ付
    カウンタのケース入りは各基板の説明ページに掲載

・カウンタ(32bit×4ch) 最高周波数 3MHz
・カウンタ(32bit×8ch)最高周波数10MHz 周波数計測0.1Hz~10MHz


・RS422差動入力絶縁アダプタボード
・カウンタ基板(DACS-2500-CNT)専用絶縁アダプタボード


・絶縁カウンタユニット(32bit×6ch) 最高周波数 6MHz

・絶縁カウンタユニット
          (32bit×3ch RS422差動入力) 最高周波数 6MHz
・絶縁カウンタユニット(32bit×6ch) 最高周波数 1MHz

・絶縁カウンタユニット(32bit×6ch) 最高周波数 5KHz



・絶縁カウンタユニット
          (32bit×3ch RS422差動入力) 最高周波数 6MHz
・絶縁カウンタユニット(32bit×6ch) 最高周波数 1MHz

・絶縁カウンタユニット(32bit×6ch) 最高周波数 5KHz


2500KB-SCN3説明書

2500K
    -(S)CNT説明書


2500K-FRE説明書

2500K-FSP説明書




1700K-STD説明書
1700K-VCN説明書


2422説明書
2570説明書


2500KD説明書









2500KES説明書





無線LAN接続 カウンタは こちらへ
ワイヤレス カウンタは こちらへ

 ダックス技研製造


  USB接続 モーションコントローラ

外観

主な製品型番

仕様

説明書


6軸コントローラ
DACS-2500K-PMV6


絶縁型 6軸
モーションコントローラ
DACS-2500KD-PMV6

絶縁型 端子台付
DACS-2500KES-PMV6

ボードタイプ
DACS-2500KB-PM63

DACS-2500KB-MVC63

DACS-2500K-PMV6-2V5
DACS-2500K-PMV6-3V3
DACS-2500K-PMV6-OC
DACS-2500KC-***


アダプタボード
DACS-2570

絶縁ユニットタイプ
DACS-2500KD
        -PMV6-ISO

絶縁ユニット端子台付
DACS-2500KES
        -PMV6-ISO


DACS-2500K-PMV6用
パソコンソフト PMC-600


・6軸モーションコントローラ TTL 3.3V出力 第6軸は単独動作も可

・6軸モーションコントローラ TTL 3.3V出力 PM63機能+4カウンタ

・6軸モーションコントローラ TTL 2.5V出力
・6軸モーションコントローラ TTL 3.3V出力
・6軸モーションコントローラ オープンコレクタ出力(最大電圧 5V)
・各基板をABS樹脂ケースに組込んだ製品
    ケース入りは各基板の説明ページに掲載


・6軸/5軸モーションコントローラ専用絶縁アダプタボード


・絶縁型 6軸モーションコントロールユニット






・Windowsモーションコントローラソフト
    DACS-2500シリーズのモーションコントローラに対応


2500KB
    -PM63説明書
2500KB
    -MVC63説明書
2500K
    -PMV6説明書





2570説明書


2500KD説明書


2500KES説明書



PMC600説明書







 ダックス技研製造


  USB接続 PWMパルス出力/RCサーボコントローラ

外観

主な製品型番

仕様

説明書


PWM 24chパルス出力
DACS-2500K-RSV24/RCP24

絶縁型5V系TTL出力
DACS-2500KD-RSV24/RCP24

ボードタイプ
DACS-2500KB-RSV3
DACS-2500K-RSV24
DACS-2500K-RCP24
DACS-2500KC-RSV24
DACS-2500KC-RCP24

アダプタボード
DACS-2460

絶縁ユニットタイプ
DACS-2500KD-RSV24
DACS-2500KD-RCP24


・PWM 24chパルス出力 TTL/LV-TTL出力 パルス幅変化速度制御可
・PWM 24chパルス出力 TTL/LV-TTL出力 パルス幅変化速度制御可
・PWM 24chパルス出力 TTL/LV-TTL出力
・基板をABS樹脂ケースに組込んだ製品 中継コネクタ付
    PWMパルス出力のケース入りは各基板の説明ページに掲載


・絶縁アダプタボード (5V系TTL入出力)


・絶縁5V系TTL PWM 24chパルス出力


2500KB-RSV3説明書
2500K-RSV24
    -RCP24説明書




2460説明書





無線LAN接続 PWMパルス出力は こちらへ
ワイヤレス PWMパルス出力は こちらへ

 ダックス技研製造


  ワイヤレス IO   DACS-9600K

外観

主な製品型番

仕様

説明書


DACS-96KSET-DIO
DACS-96KSET-CNT
DACS-96KSET-RCP24


DACS-96KSBX-DIO
DACS-96KSBX-CNT
DACS-96KSBX-RCP24
DACS-96KSDX-ISO/M8/M24
DACS-96KSDX-CNTFH/FL


DACS-96SBX-C2K
DACS-96SBX-H4K


DACS-9600KES-ISO/M8/M24
DACS-9600KES-CNTFH/FL

デジタル入出力
DACS-96KSET-DIO



DACS-96KSBX-DIO

DACS-96KSDX-ISO
DACS-96KSDX-M8
DACS-96KSDX-M24
DACS-96KSES-***

カウンタ
DACS-96KSET-CNT
DACS-96KSBX-CNT
DACS-96KSDX-CNTFH/FL
DACS-96KSES-CNTFH/FL

パルス出力
DACS-96KSET-RCP24
DACS-96KSBX-RCP24

計測ユニット
 AD変換器

DACS-96SBX-H4K
DACS-96SBX-C2K

増設用子機
DACS-9600K-DIOS
DACS-9600KC-DIOS
DACS-9600KD-ISOS
DACS-9600KD-M8S
DACS-9600KD-M24S
DACS-9600KES-IOS
DACS-9600KES-M8S
DACS-9600KES-M24S
DACS-9600K-CNTS
DACS-9600KC-CNTS
DACS-9600KD-CNTFHS
DACS-9600KD-CNTFLS
DACS-9600KES-CNTFHS
DACS-9600KES-CNTFLS
DACS-9600K-RCP24S
DACS-9600KC-RCP24S


・2.4GHz帯 無線方式   親機と子機のデジタル入出力セット
    親機 パソコンとUSB接続
    子機 入力24bit 出力24bit TTLデジタル入出力 PWM出力3ch 基板

・入力24bit出力24bit デジタル入出力のケース入り子機と親機

・絶縁入力24点 出力24点 デジタル入出力子機と親機のセット
・絶縁入力24点 フォトMOSリレー出力8点 子機と親機のセット
・絶縁入力24点 フォトMOSリレー出力24点 子機と親機のセット
・端子台付き絶縁入力24点 出力24点 子機と親機のセット


・3ch 32bit カウンタ基板の子機と親機のセット
・3ch 32bit カウンタのケース入り子機と親機のセット
・絶縁入出力 3ch 32bit カウンタ 子機と親機のセット
・端子台付き絶縁入出力 3ch 32bit カウンタ 子機と親機のセット


・PWM 24ch パルス出力基板の子機と親機のセット
・PWM 24ch パルス出力のケース入り子機と親機のセット



・4ch AD変換器の子機と親機のセット(子機 金属ケース入り)
・2ch AD変換器の子機と親機のセット(子機 金属ケース入り)


・デジタル入出力基板
・デジタル入出力ユニット(ケース入り)
・絶縁デジタル入出力ユニット
・絶縁デジタル入出力ユニット(MOSリレー出力8点)
・絶縁デジタル入出力ユニット(MOSリレー出力24点)
・端子台付き絶縁デジタル入出力ユニット
・端子台付き絶縁デジタル入出力ユニット(MOSリレー出力8点)
・端子台付き絶縁デジタル入出力ユニット(MOSリレー出力24点)
・カウンタ基板
・カウンタユニット(ケース入り)
・絶縁カウンタユニット(高速版)
・絶縁カウンタユニット
・端子台付き絶縁カウンタユニット(高速版)
・端子台付き絶縁カウンタユニット
・PWM 24ch パルス出力基板
・PWM 24ch パルス出力ユニット(ケース入り)


DACS-96KSET-DIO
  説明書


子機ケース入り
  9600KC説明書

絶縁入出力
  9600KD説明書
端子台付き絶縁入出力
  9600KES説明書

DACS-96KSET
  -CNT説明書




DACS-96KSET
  -RCP24説明書



DACS-96SBX
  -H4K/C2K説明書


DACS-9600K増設用
  子機 説明書







 ダックス技研製造


  無線LAN接続 IO   DACS-9600N

外観

主な製品型番

仕様

説明書

              DACS-9600KWFシリーズは 2021年11月8日より DACS-9600N にシリーズ名を変更しました。
              DACS-9600N では、Wi-Fi接続の初期設定手順を改善しています。それ以外の機能変更はありません。


DACS-9600N-H4PW
DACS-9600N-C2PW

DACS-9600N-DIO/CNT
DACS-9600ND-ISO/M24
DACS-9600ND-CNH/CNL

DACS-9600NE-ISOES/M24ES
DACS-9600NE-CNHES/CNLES

計測ユニット
  AD変換器

DACS-9600N-H4PW

DACS-9600N-C2PW

デジタル入出力
DACS-9600N-DIO

DACS-9600ND-ISO

DACS-9600ND-M24

DACS-9600NE-ISOES

DACS-9600NE-M24ES

カウンタ
DACS-9600N-CNT
DACS-9600ND-CNH
DACS-9600ND-CNL
DACS-9600NE-CNHES
DACS-9600NE-CNLES

PWMパルス出力
DACS-9600N-RCP24



・Wi-Fi接続 4ch 計測ユニット
    絶縁型計測ユニット 全チャンネル相互絶縁 高分解能版
・Wi-Fi接続 2ch 計測ユニット
    絶縁型計測ユニット 全チャンネル相互絶縁 高分解能版

・Wi-Fi接続 デジタル入出力ユニット
    入力24bit 出力24bit TTL入出力 PWM出力3ch
・Wi-Fi接続 絶縁デジタル入出力ユニット
    フォトカプラ絶縁入力24bit 出力24bit
・Wi-Fi接続 絶縁デジタル入出力ユニット
    フォトカプラ絶縁入力24bit フォトMOSリレー出力24点
・Wi-Fi接続 端子台付絶縁デジタル入出力ユニット
    フォトカプラ絶縁入力24bit 出力24bit
・Wi-Fi接続 端子台付絶縁デジタル入出力ユニット
    フォトカプラ絶縁入力24bit フォトMOSリレー出力24点

・Wi-Fi接続 カウンタユニット 3ch 32bit TTL入出力
・Wi-Fi接続 絶縁カウンタユニット 3ch 32bit 高速仕様
・Wi-Fi接続 絶縁カウンタユニット 3ch 32bit
・Wi-Fi接続 端子台付絶縁カウンタユニット 3ch 32bit 高速仕様
・Wi-Fi接続 端子台付絶縁カウンタユニット 3ch 32bit


・Wi-Fi接続 24ch PWMパルス出力ユニット TTL入出力



計測ソフト ADG96N
  説明書

計測ユニット説明書

DACS-9600N-DIO
  説明書
絶縁入出力説明書



端子台付き
  絶縁入出力説明書



DACS-9600N-CNT
  説明書





DACS-9600N
  -RCP24 説明書


Wi-Fi接続説明書







 ダックス技研製造


  Bluetooth接続 IO   DACS-9600BT

外観

主な製品型番

仕様

説明書


DACS-9600BT-DIO
DACS-9600BT-CNT
DACS-9600BT-RCP24

デジタル入出力
DACS-9600BT-DIO

カウンタ
DACS-9600BT-CNT

PWMパルス出力
DACS-9600BT-RCP24


・Bluetooth接続 デジタル入出力基板
    入力24bit 出力24bit TTL入出力 PWM出力3ch

・Bluetooth接続 カウンタ基板 3ch 32bit TTL入出力


・Bluetooth接続 24ch PWMパルス出力基板 TTL入出力


DACS-9600BT-DIO
  説明書

DACS-9600BT-CNT
  説明書

DACS-9600BT
  -RCP24 説明書

Bluetooth接続説明書







 ダックス技研製造


  多機能計測制御ボード

外観

主な製品型番

仕様

説明書


DACS-G400-STD
DACS-G400-LAN


USB接続仕様
 DACS-G400-STD

LAN接続仕様
 DACS-G400-LAN


   6軸モーションコントローラ
      最大6軸直線補間 / 各軸単独(同時)移動も可能
   6ch 32bit 10MHz カウンタ
   8ch 12bit AD変換
   14ch 16bit PWMパルス出力
   デジタル入力36bit デジタル出力36bit
   すべてをこの1枚に収納


G400説明書





Socボードは Taiwan Terasic社製




  絶縁アダプタ ほか

外観

主な製品型番

仕様

説明書


パワー駆動出力用 DACS-1550-C


高速絶縁アダプタ DACS-2570

DACS-1550
DACS-1650
DACS-2422
DACS-2460
DACS-2550
DACS-2570
DACS-2570-C
DACS-2580

DACS-USBISO



RPi-USBDS

RPi-4B2G

・デジタル入出力絶縁アダプタボード パワー駆動出力用途
・デジタル入出力絶縁アダプタボード DACS-2600専用
・RS422差動入力絶縁アダプタボード
・デジタル入出力TTL絶縁アダプタ基板
・デジタル入出力フォトカプラ絶縁アダプタボード
・6軸/5軸モーションコントローラ専用絶縁アダプタボード
・カウンタ基板専用フォトカプラ絶縁アダプタボード
・デジタル出力専用フォトカプラ絶縁アダプタボード

・USBインターフェイスをUSBケーブルの途中で簡単に絶縁



・DACS USBデバイスサーバー

・Raspberry Pi
    OSとFTDIドライバインストール済の高耐久SD付

1550説明書
1650説明書
2422説明書
2460説明書
2550説明書
2570説明書

2580説明書

USBISO説明書



RPi-USBDS説明書

USBケーブルの絶縁と延長

DACS-USBISO


・デバイスサーバーの解説ページへ

DACS USBデバイスサーバー RPi-USBDS 説明書


Raspberry Pi
OSとFTDIドライバインストール済の高耐久SD付
DACS販売型式 RPi-4B2G


  グループ別代表型番

波形計測

15BXL (8ch)
15BXW (4ch)
15BXP (2ch)
15BX1M (AD変換ボード)

15BXAMP (差動アンプ)
15BXATN (分圧器)



デジタル入出力

DACS-1700K
DACS-2500KB-ST3
DACS-2500K
DACS-2600

DACS-8200
82ADA
DACS-2500D-ISO (絶縁DIO)
DACS-2592R (パワーリレー出力基板)

アナログ入出力

DACS-8200

82ADA

カウンタ

DACS-1700K
DACS-1700K-VCN
DACS-2500K-(S)CNT
DACS-2500KB-SCN3
DACS-2500K-FRE (周波数カウンタ)
DACS-2500K-FSP (周波数自動計測)

DACS-2500KD-SCNT-ISO (絶縁タイプ)
DACS-2500KD-SCNT-422 (RS422絶縁差動入力)
DACS-2500KD-CNTFH/CNTFL-ISO (絶縁タイプ)




モーションコントローラ

DACS-2500K-PMV6 (6軸 S字加減速)
DACS-2500KB-PM63 (6軸 S字加減速 第6軸は単独動作も可)

DACS-2500KD-PMV6-ISO (6軸 絶縁 S字加減速)


PWMパルス出力

DACS-2500K-RSV24/RCP24
DACS-2500KB-RSV3

DACS-2500KD-RCP24/RCP24 (絶縁5V系入出力)


ワイヤレス IO

DACS-96KSET/96KSBX-DIO
DACS-96KSDX/96KSES-ISO/M8/M24 (絶縁DIO)
DACS-96KSET/96KSBX-CNT (カウンタ)
DACS-96KSDX/96KSES-CNTFH/FL (絶縁カウンタ)
DACS-96KSET/96KSBX-RCP24 (PWMパルス出力)
DACS-96KSBX-H4P, DACS-96KSBX-C2P (AD変換器)

DACS-9600K-DIOS (増設 DIO)
DACS-9600KD-ISOS/M8S/M24S (増設 絶縁DIO)
DACS-9600KES-ISOS/M8S/M24S (増設 端子台付き)
DACS-9600K-CNTS (増設 カウンタ)
DACS-9600KD-CNTFHS/CNTFLS (増設 絶縁カウンタ)
DACS-9600KES-CNTFHS/CNTFLS (増設 端子台付き)
DACS-9600K-RCP24S (増設 PWMパルス出力)

無線LAN接続 IO

DACS-9600N-H4PW/C2PW (4ch/2ch 計測ユニット)
DACS-9600N-DIO (DIO)
DACS-9600ND-ISO/M24 (絶縁DIO)
DACS-9600NE-ISOES/M24ES (端子台付絶縁DIO)

DACS-9600N-CNT (カウンタ)
DACS-9600ND-CNH/CNL (絶縁カウンタ)
DACS-9600NE-CNHES/CNLES (端子台付絶縁カウンタ)

多機能計測制御ボード

DACS-G400-STD

DACS-G400-LAN

絶縁アダプタ

DACS-1550
DACS-1650

DACS-USBISO (USBケーブルの絶縁と延長)


DACS-2422 (RS422差動入力)
DACS-2460 (5V系TTL)
DACS-2550 (フォトカプラ)
DACS-2570 (高速フォトカプラ)
DACS-2580 (フォトカプラ 出力専用)

DACS USBデバイスサーバー

RPi-USBDS



保守製品

DACS-01
ISO232C

DACS-1500
DACS-1500-CNT
DACS-1500-PMC
DACS-1500-PRO2
DACS-1500-RCP24
DACS-1500H
DACS-1500H-(S)CNT
DACS-1500HD-CNT-ISO
DACS-1500H-FSP
DACS-1500H-PMV5
DACS-1500H-RCP24

DACS-1700E-DIO
DACS-1700E-OUT
DACS-1700-RCSV
DACS-1700-SVBD
DACS-1750

DACS-2500-STD/OC
DACS-2500-IN/OUT(-OC)/TRS
DACS-2500-CNT
DACS-2500-CNT-FL
DACS-2500-FRE
DACS-2500-FSP
DACS-2500-M2C
DACS-2500-PMC6(-OC)
DACS-2500-PS5(-OC)
DACS-2500-PMV5(-OC)
DACS-2500-PXY(-OC)
DACS-2500-RCP24
DACS-2590

RM55HB
RM5500A/C
RM5500D-ISO
RM5500A/C-CNT
RM5500D-CNT-ISO
RM5500A/C-RCP24
RM232C


互換品へ移行の製品
DACS-E350-STD/LAN
      ↓
DACS-G400-STD/LAN


電子部品の在庫処分販売はこちらへ


    DACS electronics     ダックス技研株式会社

Copyright(C) DACS electronics
