 絶縁アダプタ

    パワーMOSリレー出力 24点
    フォトカプラ入力 24点

      DACS-1550-A/B/C
      DACS-1550-A5/A12/A24/B5/B12/B24/C5/C12/C24

■ パワー回路の開閉制御用アダプタ基板     ■ フォトMOSリレー出力 最大24点     ■ 接点入力 24点

 デジタル入出力絶縁アダプタ基板 DACS-1550 と 別売の DACS-2500K-STD-2V5 (DACS-1700K-STD,DACS-8200)を組合せることで、 パソコンのUSBポートと電気的に絶縁したデジタル信号入出力を行うことができます。
 無線接続 DACS-9600Kシリーズにも接続できます。

 出力は、パワー回路を駆動するフォトMOSリレー出力となっており、 最大2A (瞬時5A) の直流電流開閉制御ができます。

 電源は DACS-2500-STD-2V5 などの基板から供給します。
 (注) 外部電源仕様版は、デジタル入力用電源が外部に必要となります。

 本アダプタ基板は、本体基板と同時にご注文いただいた場合、
および保守交換用として販売しています。

  入力信号   フォトカプラ絶縁 24点

  パソコンUSBポートとは、すべての入力を絶縁しています。
  12点単位を1グループとして、2グループに分けています。
  グループ間は絶縁していますが、グループ内のコモン(0V)は共通です。
  接点またはオープンコレクタ出力との接続が可能。 通電電流 3～5ｍＡ
  標準仕様版では、接点入力に必要な絶縁電源は基板に内蔵しています。
  外部電源仕様版では、電源仕様に応じて、+5V,+12V,+24V電源のいずれかが
  外部に必要となります。

DACS-1700K-STD, DACS-8200 と接続する場合、
デジタル入力用電源は外部電源仕様版のみとなります。

  出力信号   フォトMOSリレー使用 最大24点

  製品仕様によりフォトMOSリレーの実装点数が異なります。
  すべての出力は相互に絶縁しています。
  DC負荷専用   各出力の最大負荷電流 連続 2A (瞬時 5A)
  最大負荷電圧 DC60V オン抵抗 0.06Ω(平均) 0.11Ω(最大)
  オフ時漏れ電流 10μA (最大)

モータ、ソレノイドなどの誘導負荷を接続する場合は、
スパイク電圧を抑制する適切な回路を外部にもうけてください。

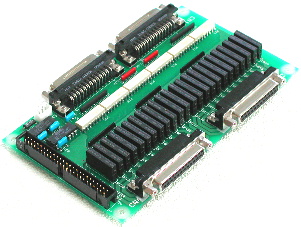

写真は USB接続デジタル入出力絶縁アダプタ基板
DACS-1550-C

■ DACS-1550 取扱説明書

▼ 適合するデジタル入出力基板   DACS-2500K-STD-2V5,   RM5500A

標準仕様

DACS-1550-A
DACS-1550-B
DACS-1550-C



MOSリレー実装なし 入力用電源内蔵
MOSリレー12点実装 入力用電源内蔵
MOSリレー24点全実装 入力用電源内蔵



標準価格 16,000円 (税別)
標準価格 25,000円 (税別)
標準価格 34,000円 (税別)   いずれも納期 単品6日程度

▼ 適合するデジタル入出力基板   DACS-1700K-STD,   DACS-2500K-STD-2V5,   DACS-8200,   RM5500A

外部電源仕様

DACS-1550-A5
DACS-1550-A12
DACS-1550-A24
・
DACS-1550-B5
DACS-1550-B12
DACS-1550-B24
・
DACS-1550-C5
DACS-1550-C12
DACS-1550-C24



MOSリレー実装なし 入力用外部+5V電源仕様
MOSリレー実装なし 入力用外部+12V電源仕様
MOSリレー実装なし 入力用外部+24V電源仕様
・
MOSリレー12点実装 入力用外部+5V電源仕様
MOSリレー12点実装 入力用外部+12V電源仕様
MOSリレー12点実装 入力用外部+24V電源仕様
・
MOSリレー24点全実装 入力用外部+5V電源仕様
MOSリレー24点全実装 入力用外部+12V電源仕様
MOSリレー24点全実装 入力用外部+24V電源仕様



標準価格 15,200円 (税別)
標準価格 15,200円 (税別)
標準価格 15,200円 (税別)
・
標準価格 24,200円 (税別)
標準価格 24,200円 (税別)
標準価格 24,200円 (税別)
・
標準価格 33,000円 (税別)
標準価格 33,000円 (税別)
標準価格 33,000円 (税別)   いずれも納期 単品6日程度

DACS-1550 の標準付属品および別売品

 付属品

■DACS-1700K/2500K/8200/RM5500Aとの
  信号接続用ケーブル(5cm)

■電源接続用ケーブル(10cm)
  同時ご購入の入出力基板に適合したケーブルとなります。
  DACS-1550のみご購入の場合は、対象となる入出力基板を
  ご指定ください。標準は DACS-2500K用 となります。

  標準版、外部電源仕様いずれの場合も、この電源接続用ケーブルを
  接続する必要があります。小さな添付品を必ずご確認ください。

入出力信号接続用コネクタとケーブルは付属していません。

マニュアルはダウンロードにて。 印刷物の添付はありません。

 別売品

■入力信号用ケーブル側コネクタ (25極 D-SUBコネクタ メス）
  オムロン XM2D-2501 および フード XM2S-2511 各1個
  1セット 950円 (税別)

■出力信号用ケーブル側コネクタ (25極 D-SUBコネクタ オス)
  オムロン XM2A-2501 および フード XM2S-2511 各1個
  1セット 800円 (税別)

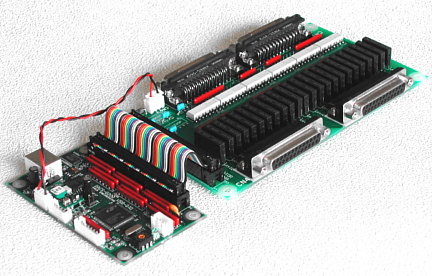

DACS-8200（左）とDACS-1550-C24（右）の組合せ例
