    デジタル入力 24点
    デジタル出力 24点


      DACS-2550   DACS-2550-A
      DACS-2550-M   DACS-2550-H24


■ フォトカプラ または フォトMOSリレー出力 24点     ■ 接点入力 24点     ■ 外部電源不要


 デジタル入出力絶縁アダプタ基板 DACS-2550 は、 パソコンのUSBポートとデジタル信号を、電気的に絶縁して接続する場合に使用します。 このアダプタ基板と別売の DACS-2500K-STD-2V5 を組合せて、 パソコンのUSBポートとは電気的に絶縁したデジタル信号入出力を行うことができます。 DACS-1700 と組合せることもできます。 外部電源は不要。電源は DACS-2500K などの基板から供給します。

 本アダプタ基板は、本体基板と同時にご注文いただいた場合、 および保守交換用として販売しています。

USB接続デジタル入出力絶縁アダプタ基板
DACS-2550

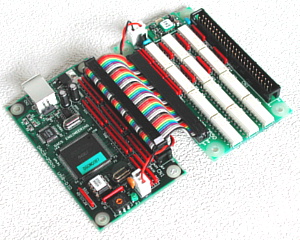

DACS-2550の接続例

    DACS-2500K-STD と DACS-2550 など2基板をABS樹脂ケースに組込んだ DACS-2500Dシリーズは
    こちらのページをご覧ください。

デジタル入出力絶縁アダプタ基板

DACS-2550

標準価格 11,300円 (税別) 納期 単品4日程度

入力24bitと出力24bitすべてにフォトカプラ絶縁を使用

DACS-2550-A

標準価格 13,500円 (税別) 納期 単品6日程度

入力24bitと出力24bitすべてにフォトカプラ絶縁を使用
連続最大電流 各出力40mAの高電流出力タイプ

DACS-2550-M

標準価格 15,600円 (税別) 納期 単品6日程度

デジタル出力 24 bitのうち
8bitがフォトMOSリレー出力、16 bitがフォトカプラ出力
フォトMOSリレー出力は連続 0.1A 瞬時0.5Aの負荷を駆動
デジタル入力24bitにフォトカプラ絶縁を使用

DACS-2550-M24

上位互換/低価格のDACS-2550-H24をご検討ください。

DACS-2550-H24

標準価格 22,000円 (税別) 納期 単品6日程度

連続 0.2A 瞬時1Aの負荷を駆動
デジタル出力24bitすべてがフォトMOSリレー出力
デジタル入力24bitにフォトカプラ絶縁を使用

付属品

■電源接続用ケーブル(15cm) 1本

  小さな添付品を必ずご確認ください。

DACS-2500Kなどとの信号接続用ケーブルは基板に固定しています。

入出力機器接続用ケーブルは付属しておりません。
本体基板の別売品(型式 50F-300)をご覧ください。

マニュアルはダウンロードにて。 印刷物の添付はありません。

■DACS-2550取扱説明書

入力信号仕様

入力信号 フォトカプラ絶縁 24点

全タイプ共通
パソコンUSBポートとデジタル入力を絶縁しています。デジタル入力24点のコモン(0V)は共通です。
接点またはオープンコレクタ出力との接続が可能。 通電電流 3~4mA
接点入力に必要な+5V絶縁電源を基板に内蔵しています。
応答速度 100μs

出力信号仕様

DACS-2550 出力信号
  フォトカプラ絶縁 24点

パソコンUSBポートとデジタル出力を絶縁しています。デジタル出力24点のコモン(0V)は共通です。

オープンコレクタ出力
最大負荷電流 6mA
  (DACS-2500K-STDと接続の場合10mA)
最大電圧 40V
応答速度 100μs

DACS-2550-A 出力信号
  フォトカプラ絶縁 高電流 24点

パソコンUSBポートとデジタル出力を絶縁しています。デジタル出力24点のコモン(0V)は共通です。

オープンコレクタ出力
最大負荷電流 40mA
最大電圧 40V
応答速度 100μs

DACS-2550-M 出力信号
  フォトMOSリレー 8点
  フォトカプラ絶縁 16点

パソコンUSBポートとデジタル出力を絶縁しています。デジタル出力24点のコモン(0V)は共通です。

フォトMOSリレー出力
最大負荷電流 0.1A 瞬時最大 0.5A
ON抵抗 1Ω以下
最大電圧 50V
応答速度 2ms

フォトカプラオープンコレクタ出力
最大負荷電流 6mA
  (DACS-2500K-STDと接続の場合10mA)
最大電圧 40V
応答速度 100μs

DACS-2550-M24 出力信号
  フォトMOSリレー 24点

パソコンUSBポートとデジタル出力を絶縁しています。デジタル出力24点のコモン(0V)は共通です。

フォトMOSリレー出力
最大負荷電流 0.1A 瞬時最大 0.5A
ON抵抗 1Ω以下
最大電圧 50V
応答速度 2ms

DACS-2550-H24 出力信号
  フォトMOSリレー 24点

パソコンUSBポートとデジタル出力を絶縁しています。デジタル出力24点のコモン(0V)は共通です。

フォトMOSリレー出力
最大負荷電流 0.2A 瞬時最大 1A
ON抵抗 0.7Ω以下
最大電圧 100V(DC)
応答速度 3ms(最大)

 パルス入出力などの高速応答が必要な DACS-2500K-PMV6などの接続には、 DACS-2570 をご検討ください。
