 モーションコントローラソフト


    PMC-600


      対応製品
      DACS-2500K(C)-PMV6
      DACS-2500KB-PM63   DACS-2500KB-MVC63
      DACS-2500KD-PMV6-ISO   DACS-2500KES-PMV6-ISO


最大6軸直線補間のティーチングプレーバックと手動操作が可能な Windows版ソフト


 モーションコントローラソフト PMC-600

    USBインターフェイス製品
          DACS-2500K-PMV6 基板
          DACS-2500KB-PM63 基板
          DACS-2500KB-MVC63 基板
          DACS-2500KD(2500KES)-PMV6-ISO 用の
    最大6軸直線補間のティーチングプレーバックと
    手動操作が可能なWindowsソフトです。

      DACS-2500KB-PM63/MVC63 の第6軸単独動作には非対応
      DACS-2500KB-MVC63 の4chカウンタ動作には非対応

  Ver2.02以降     パソコン1台で、PMC-600 を多重起動し、
  USB接続した複数のモーションコントローラの同時制御が可能


 モーションコントローラソフト LAN版

    DACS USBデバイスサーバー RPi-USBDS を追加して
    無線/有線LANに接続。機能は PMC-600 と同じです。


    ■ PMC-600 取扱説明書

      ■対応OS

Windows 11,10, 8(8.1), 7(64/32bit)

ダウンロード(無償)のページへ



ティーチング操作

 マウスおよびキーボードを用いて、パソコン画面上でティーチング操作をして、 自動運転用のJOB (最大10個) を作成することができます。 各JOBには最大99ステップのコマンドを記録することができます。 また、JOBの連続確認動作、1コマンド確認動作 (NEXTとBACK) を、 画面上の操作ボタンを使用して実行することができます。

コマンドの種類

DMOVE
IMOVE
OUTB
OUTP
INPUT
SET
DEC
HOME
PRS
Timmer
NULL
END

指定位置への移動
指定移動量の移動
デジタル出力 (bit)
デジタル出力 (グループ)
デジタル入力状態による分岐
レジスタ値のセット
レジスタ値の減算と減算結果による分岐
原点リミットサーチ
位置リセット
タイマー(IMOVEコマンドを利用)
無指定
終了

自動運転動作

 汎用デジタル入力にJOB番号を指定して、デジタル入力のみで、自動運転の起動と停止が可能です。  (注) 自動運転時にもパソコンを接続して、PMC600ソフトを動作させている必要があります。

マニュアルデータ入力操作

 各軸の位置を数値にて直接指定して、任意の位置に移動させることができます。 また、画面上の手動操作ボタンにて、各軸単独の手動操作ができます。

リミットスイッチ、非常停止、センサストップ入力に対応

 各軸+方向、-方向のリミットスイッチ動作に対応
 非常停止入力に対応
 センサストップにてセンサ利用の位置決め制御が可能

各軸現在位置および動作状態の画面表示

動作パラメータ設定

 ユーザ独自仕様のコントローラとすることができます。


  更新履歴 2023年1月6日 Ver. 2.02
    ・USB版 PMC600に多重起動機能追加

  更新履歴 2017年11月11日 Ver. 3.0
    ・DACS USBデバイスサーバーを追加して
      無線/有線LAN接続   PMC6_LAN

  更新履歴 2015年1月11日 Ver. 2.0
    ・センサストップ機能追加
    ・自動運転状態をデジタル出力
    ・教示運転時の速度3段階指定可
    ・5軸以下のボードにて汎用DO追加利用可。ほか改良

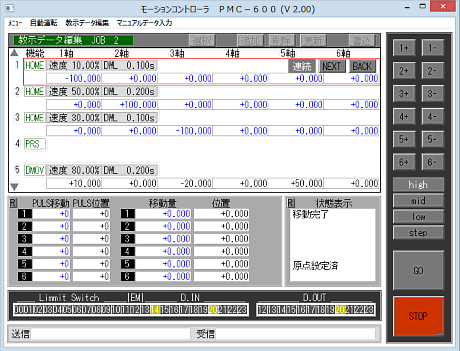

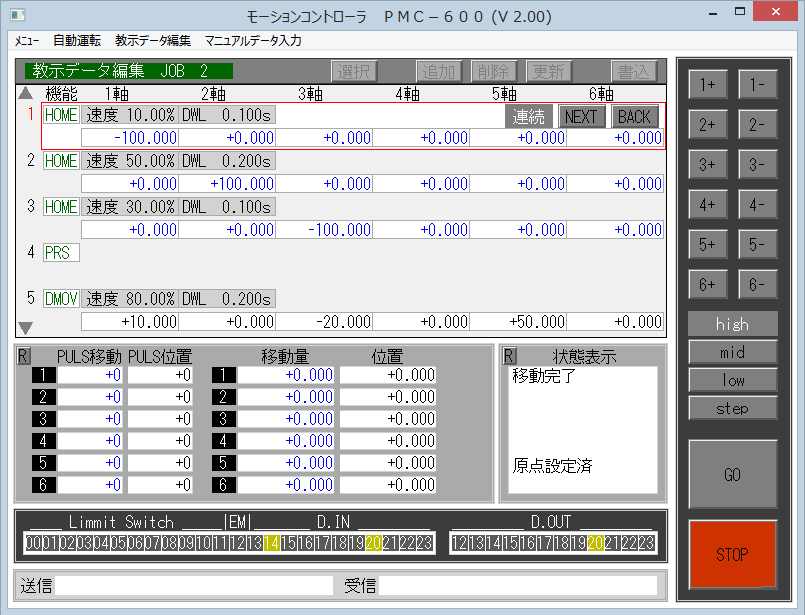

教示編集画面 (クリックにて拡大)

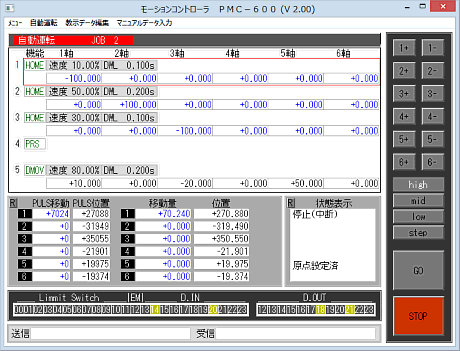

自動運転画面 (クリックにて拡大)

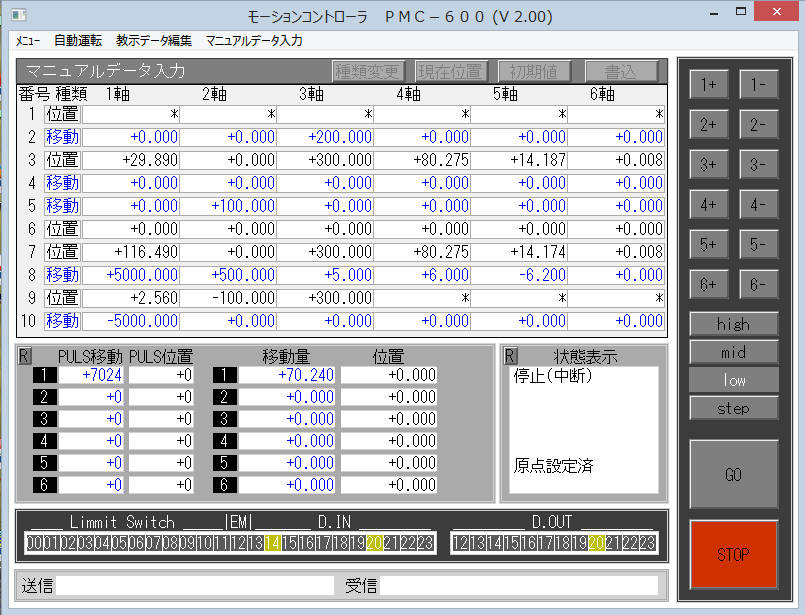

マニュアルデータ入力画面 (クリックにて拡大)


  デバイスサーバー追加で有線/無線LAN接続

    モーションコントローラソフト

    PMC6_LAN ダウンロードフリー

     機能の詳細はモーションコントローラソフトPMC-600と同じです

    デバイスサーバー RPi-USBDS

詳細はデバイスサーバー RPi-USBDS 解説ページへ
