    デジタル入出力1bit絶縁モジュール


      DACS-01-3    DACS-01-5    DACS-01-12    DACS-01-24
      DACS-01-3H  DACS-01-5H  DACS-01-12H  DACS-01-24H


■ ケーブル途中でデジタル信号を簡単絶縁

 本モジュールは、デジタル入出力基板/ユニットと同時にご注文いただいた場合、 および保守交換用として販売しています。


写真は DACS-01-12
外形寸法 26(長さ)×11(幅)×7(厚み)mm


 DACS-01 は、フォトカプラまたはフォトMOSリレーを使用したデジタル入出力絶縁モジュールです。 信号ケーブルの途中に接続して、1bit単位にて、信号の絶縁と信号電圧の変換を行うことができる便利なモジュールです。
 モジュール全体を熱収縮チューブにより被覆しており、ケーブルの途中に気軽に配置することができます。 特にフォトMOSリレー出力タイプでは、0.7A (瞬時2A) までの パワー負荷を駆動することができます。

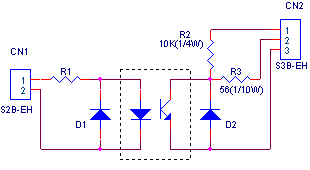

フォトカプラ絶縁タイプ 内部回路図


 オープンコレクタ出力として使用する場合は、 CN2-1番 を無接続とします。
電圧出力とする場合は、CN2-1番に電源(+3V~+40V)を接続します。

フォトMOSリレー出力タイプ 内部回路図


  フォトMOSリレー出力の場合、出力極性はありません。

  R1 は入力電圧仕様により異なります
  R1 型3 (100Ω)  型5 (820Ω)  型12 (2KΩ)  型24 (4.7KΩ)


■DACS-01取扱説明書

  フォトカプラ絶縁タイプ

DACS-01-3
DACS-01-5

DACS-01-12
DACS-01-24

弊社製品 DACS-2500K(KB)の出力に接続できます
入力電圧範囲 DC 4~10V
DACS-2600などの5V系TTL出力に接続できます
入力電圧範囲 DC 9~18V
入力電圧範囲 DC16~36V

共通仕様
  入力電流 4mA~10mA
  出力オープンコレクタ使用時 最大電流 8mA
  出力プルアップ抵抗(10KΩ)使用時 最大電圧 DC 40V
  応答速度 100μs(最大)
  動作周囲温度 0~60℃

標準価格 780円 (税別) 短納期 単品5日程度

            ケーブルおよびケーブル側コネクタは別売です

  フォトMOSリレー出力タイプ

DACS-01-3H
DACS-01-5H

DACS-01-12H
DACS-01-24H

弊社製品 DACS-2500K(KB)の出力に接続できます
入力電圧範囲 DC 4~10V
DACS-2600などの5V系TTL出力に接続できます
入力電圧範囲 DC 9~18V
入力電圧範囲 DC16~36V

共通仕様
  入力電流 4mA~10mA
  出力最大電流 0.7A 瞬時最大 2A ON抵抗 最大0.7Ω
  DC/AC負荷兼用 最大負荷電圧 DC100V AC60V
  応答速度 3ms(最大)
  誘導負荷の場合には、適切なスパーク防止対策が必要
  動作周囲温度 0~60℃

標準価格 1,080円 (税別) 短納期 単品5日程度

            ケーブルおよびケーブル側コネクタは別売です

出力ケーブル (標準長30cm) 製品型式 DACS-01-OUT30

CN2-1

CN2-2
CN2-3

ケーブル色 黄
電源入力 DC+3~+40V
ケーブル色 白 出力信号 +側
ケーブル色 青 出力信号 0V

  使用コネクタ JST EHR-3   耐熱電線使用

標準価格 400円 (税別) 短納期 単品5日程度

入力ケーブル (標準長30cm) 製品型式 DACS-01-IN30

CN1-1
CN1-2

ケーブル色 赤 入力信号 +側
ケーブル色 黒 入力信号 -側

  使用コネクタ JST EHR-2   耐熱電線使用

標準価格 340円 (税別) 短納期 単品5日程度
