Python言語でDACSのUSB機器を操作 その4
DACS-2600(byteデータ)用サンプルプログラム |
Python の動作環境を準備してください。
対象となるバージョンは 3.9 です(2021年1月時点)。
デバイスドライバは C言語用のドライバを使用します。弊社HPダウンロードページからデバイスドライバをダウンロードしてインストールしてください。
 DACS-2600用サンプルプログラムの準備
こちらをダウンロードしてください -- Python DACS-2600用サンプルプログラム(2KB)
解凍すると、 ① d26dio.py (サンプルプログラム) と ② FT26.py (関数) の2個のプログラムファイルがありますので、
この2個のファイルを、サンプルを実行する適当なフォルダに一緒に格納します。
（動作条件1） 接続するDACSデバイスは1個のみとします。
（動作条件2） FTDI社のUSBチップを使用した他社製品は接続していないものとします。
（動作条件3） DACS-2600 を対象としています。
Python で DACS-2600 を操作
コマンドプロンプトを開いて、ディレクトリを d26dio.py のあるフォルダに移動し、 d26dio.py と入力してサンプルを実行します。
これで、DACS-2600と１バイト単位のデータ送受信ができるようになります。

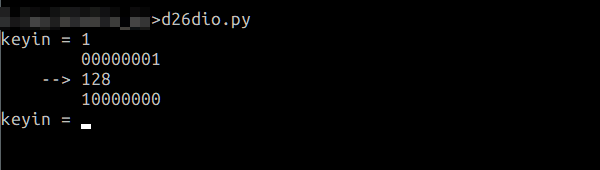

デジタル出力 1 を送信し、デジタル入力 128 受信例
キー入力の次の行は、送信したデータの2進数表示
続いて、受信データの10進数表示、2進数表示となります。

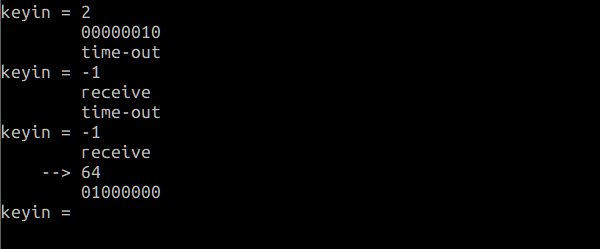

DACS-2600 には、デジタル出力後に、外部トリガ入力にて入力データを送信する機能があります。次の例は、外部トリガ入力を使用した場合です。
外部制御モードにすると、外部トリガ入力があるまで受信データがありません。サンプルプログラムでは、通常と同じ方法でデータを送信すると、受信データがあるまで待ちの状態となります。約7.5秒間、受信データがないと Time-out となります。さらにこの状態で、送信データに-1を指定すると、サンプルプログラムは、データ送信なしの受信のみの動作となり、受信データの有無にかかわらず、直ちに(約50msにて)結果を表示します。受信データがなければ time-out を表示し、受信データがあれば受信したデータを表示します。
enter のみを押すと、プログラムを終了します。
処理内容の詳細は、
プログラムに詳しく注釈を記述していますので、そちらをご覧ください。
(完)
|
