USB接続周波数カウンタ基板 DACS-2500K-FRE3

ダックス技研がめざすのは計測制御用の息の長い電子機器作りです

120MHz 周波数カウンタ

USB接続 6ch 32bit長カウンタ
UP/DOWN 20MHz エンコーダA/B相 10MHz

DACS-2500KB-FRE3 DACS-2500KBC-FRE3

入出力機器接続用50Pケーブルはオプション品にて別途ご購入ください

フロントエンド分周方式の最高120MHzパルス周波数カウンタ

USB接続周波数カウンタ基板 (写真上)
最高カウント周波数周波数計測 120MHz
UP/DOWNカウント 20MHz エンコーダA/B相 10MHz

DACS-2500KB-FRE3 TTL 3.3V出力

標準価格 17,800円 (税別) 1月11日発売予定

付属品はありません

入出力機器接続用ケーブルは付属しておりません。
オプション品の 50F-300を別途ご購入ください。
USBケーブルは付属しておりません。
マニュアル、サンプルソフトはダウンロードにて。

本製品は従来版の DACS-2500K-FRE と互換性があります。
上位互換 !!
ユーザサイドで 2500K-FRE用に作成されたソフトウェアは、
本製品でそのまま動作します。(注) ID番号はPCソフトにて設定

コンパクトな名刺箱サイズ 100×65×35mm

USB接続周波数カウンタユニット (写真上)
最高カウント周波数周波数計測 20MHz
UP/DOWNカウント 20MHz エンコーダA/B相 10MHz

DACS-2500KBC-FRE3 TTL 3.3V出力

標準価格 20,800円 (税別) 1月11日発売予定

付属品はありません

別売品

■ 基板取付プレート黒アルマイト処理3mm厚アルミ取扱説明書
(注) 基板取付専用です。ケース入りには使用できません。
型番 DACS-PLATE-AP 1個 2,300円 (税別)

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
ABFC220(30,50)IV はフェライトコア付 Arvel の製品です。

■入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 950円 (税別)

■ 入出力機器接続用ケーブルロックレバー付 29cm片側は解放端
振動のある場所での使用に適当。ケース入りには使用不可。
型番 50F-290L 1本 1,080円 (税別)

■ 電源(+5V)出力用3Pコネクタ付ケーブル 30cm片側は解放端
型番 3T-300 1本 140円 (税別)

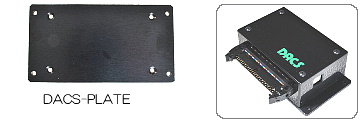

■取付台座 型番 DACS-PLATE-AC 説明書

+2,700円 (税別)

盤面取付用黒アルマイト処理アルミ3mm厚
本品は DACS-2500KBC に取付けてお納めするオプションです。
DACS-2500KBCのケース裏面は密閉で取付用穴がありませんので、
このオプションはケース裏面の交換と裏面に接続するスペーサを
含んでいます。

USB接続周波数カウンタ基板 DACS-2500KB-FRE3 は、パソコンのUSBインターフェイスに接続して、パソコンからのコマンドにて、カウンタの制御とカウンタ値の読取りを行う基板です。
基板には32bit長のカウンタ6個を内蔵しています。各カウンタは、内蔵している正確なタイミングのゲート信号にて、最高120MHzまでのパルス信号周波数を計測することができます。

20MHzまでのUP/DOWNカウント、10MHzまでのエンコーダA相/B相信号のカウントなど、パルス数カウンタ、位置計測カウンタとしても動作します。
入力24bit出力24bitのうち、カウンタ機能に使用していない入出力は、汎用入出力として使用できます。
ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実

■ 周波数カウンタ基板取扱説明書

DACS-2500KB-FRE3は、120MHz周波数計測機能と共に、
カウンタ製品 DACS-2500KB-SCN3 の機能を備えています。
カウンタ計測 CPR25KB、周波数計測ソフト CRP25KB_AR の
説明書は→こちらをご覧ください

■周波数カウンタ仕様

カウンタ個数
カウンタビット長
入力最高周波数
・
・
その他の機能

6個
各32bit
周波数カウントモード 120MHz
計測ゲート間隔4種類
10ms / 0.1s / 1s / 10s
周波数確度
±20ppm(25℃) ±100ppm(0～50℃)

■UP/DOWNおよびA/B相カウンタ仕様

カウンタ個数

6個 (周波数カウンタと共用)

カウンタビット長
動作モード

入力最高周波数

その他の機能

以下の機能は、6個のカウンタ全てに共通です
各32bit
エンコーダ信号A/B相入力モード
UP/DOWNカウントモード
パルス周期および幅計測モード
UP/DOWNカウントモード 20MHz
エンコーダ信号A/B相入力モード 10MHz
入力フィルタ機能設定範囲 16ns--16ms
入力極性選択
最終カウント値指定可能
分周パルス出力機能
エンコーダＺ相による原点設定
自動リピート応答機能 + パルス周期測定機能
自動リピート応答機能 + 2信号時間差検出機能
(注) リピート応答は
カウンタ3個でグループ別動作

基準クロック出力

基準クロック出力 21.333MHz, 1MHz
周波数計測ゲート信号用 0.5Hz
テスト用A/B相信号出力 10.666MHz, 1KHz

■外部電源不要。
基板上の3Pコネクタはアダプタ基板を接続する場合の電源出力用。

■入力TTL 24bit 出力TTL 24bit 50極MILタイプコネクタ
カウンタ機能に使用していない入出力は汎用デジタル入出力として
利用できます。
DACS-2500KBシリーズのそのほかの基板と、
ピン配置などインターフェイス仕様の互換性があります。
ただし、入出力信号にシリーズ接続している電流制限用抵抗値は
56Ωとなっています。

■コンパクトな基板寸法 94×55mm
