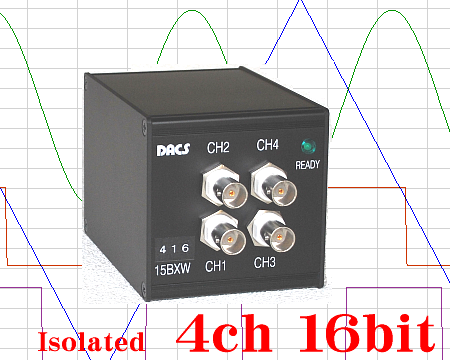

 4ch計測ユニット


    全チャンネルを相互に絶縁   金属ケース
    16bit分解能   プログラマブルレンジ
    USB接続   バスパワー / セルフパワー両用


      15BXW-416   15BXW-412


■ 切れ目のない長期間の連続波形記録     ■ マルチメータクラスの電圧表示     ■ 簡単操作のレコーダソフト添付



計測ソフト D151ADH   ダウンロードフリー

マルチメータクラスの電圧値表示

        最小サンプリング間隔 40μs にて(*注)、切れ目なく連続記録。
        計測結果はEXCELLで読取り可能なCSV形式のファイルに保存。
        (*注) 2ch動作(12bit分解能)にて使用した場合の最小値です。

パソコン1台で複数ユニットを接続した同時計測も可能


4ch 計測ユニット 15BXWシリーズ

15BXW-416   高分解能16bit版

標準価格 95,000円 (税別) 納期 7日程度


15BXW-412   12bit版

標準価格 79,800円 (税別) 納期 7日程度

付属品

クリップ付きBNCケーブル(1.5m) 4本
■USBケーブル(2m) 1本
■BNCコネクタ用防塵キャップ ■ゴム足

ACアダプタは付属していません。
USBケーブルから電源を供給するバスパワーで使用できます。 セルフパワーでご使用の場合は、オプションの専用ACアダプタを 別途にご購入ください。

マニュアル、レコーダソフトは ダウンロードにて。
印刷物の添付はありません。

付属品なし(本体のみ)のご指定にて 3,600円値引となります。


別売品

15BXW専用ACアダプタ 5V2A

    プラグ仕様   外形 4mm 内径 1.7mm センター+

    1,600円 (税別)

側板を固定用のL型アングルに変更するオプション

 L型アングル付
    ユニット本体型式
    15BXW-416L
    15BXW-412L

 取付寸法図は
    取扱説明書
    ご覧ください。

 本体価格に
    + 800円 (税別)


  ハイエンドレコーダ 8ch計測ユニットこちらのページへ

  2ch計測ユニットこちらのページへ

  ワイヤレス 計測ユニットこちらのページへ




絶縁は安定したシステムを構築する第一歩です。
詳しくはこちらをご覧ください。

 計測ユニット15BXWシリーズは、
パソコンのUSBポートに接続して、アナログ信号の波形モニタ、XY表示、記録再生を行う計測ユニットです。

 ペンレコーダのように各種のセンサ信号を切れ目なく連続的に記録し、ファイル保存できるほか、 オシロスコープや携帯タイプのデータレコーダのような波形表示も可能です。 製品には、入力ケーブルなど一式がセットになっており、 無償の計測ソフトをダウンロードして、ご購入後、すぐに計測を行うことができます。 アンプゲイン、サンプリング間隔などの設定は、すべてパソコンから操作。 記録したデータはEXCELなどで利用することもできます。

高分解能16bit版

FullScall/最大65500 (16bit)
サンプリング間隔により分解能が異なります。 詳しくは 精度表 をご覧ください。

12bit版

FullScall/4096 (12bit)



 コンパクトな金属ケースに収まっており、 USBバスパワーで外部電源は不要です。デスクトップパソコンとの組合せで、ラボラトリー内での計測はもちろんのこと、 ノートパソコンと組合せて、携帯用途として生産現場などでの計測にも便利に使用できます。

 15BXWシリーズは、 絶縁アンプ と、 直線性にすぐれたAD変換器 を内蔵した 本格的な計測装置です。絶縁アンプの使用により、パソコンインターフェイスとは電気的に絶縁されていますので、 計測時に煩わされる誘導ノイズの影響も最小限に抑えることができ、 測定対象とパソコンとの電気的な干渉を気にすることなく、幅広い用途で使用することができます。

  ■取扱説明書
  ■応用説明書
  ■レコーダソフト履歴


ユーザサイドにて
  アプリケーションソフトを作成される場合

■ 基本動作   DACS-2500K 標準タイプ
■ AD変換制御   DACS-2500K-BW
■ AD変換アダプタ基板   DACS-2510

    サンプルプログラム(VCソース)はダウンロードの15BXフォルダ
    をご覧ください。データ送受信プログラミングは、DACSの
    全USBインターフェイス製品で同じです。
    他製品のサンプルプログラム(VC, VB, C#)も参考になります。

    Pythonサンプルプログラムは こちらへ

 2020年4月 15BXW新シリーズにて、ユニット内部での校正機能を強化し、パソコン側の校正処理を不要としました。新旧いずれのユニットも、新版の計測ソフトで動作します。また、ユーザサイドで作成されたソフトは、変更なく新版のユニットでも動作します。



■記録サンプリング数 連続最大209万点
  サンプリング間隔 0.4ms以上では計測と同時に自動ファイル保存可能
  自動ファイル保存モードでは、連続最大サンプリング数 約6億点
  長期間の無人記録に最適
  記録データはEXCELで読取り可能

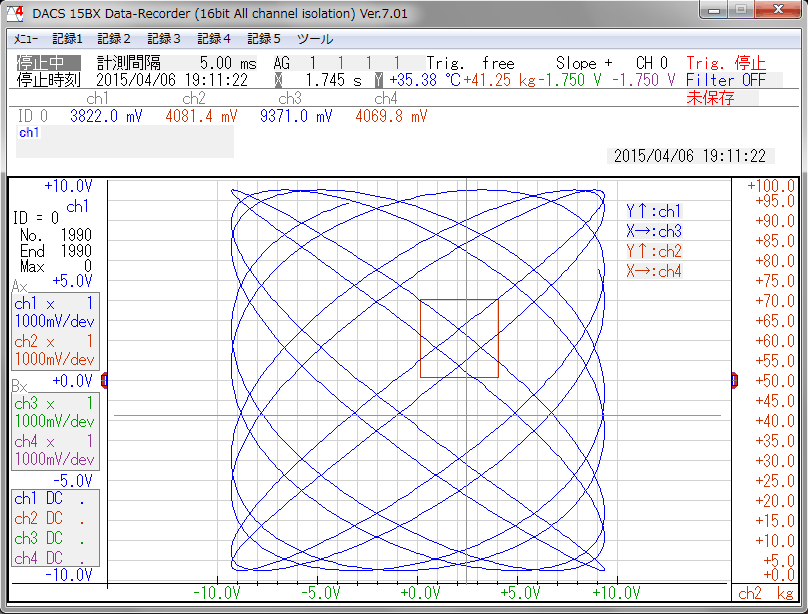

  15BXW(4ch版) 波形モニタ画面    15BXW(4ch版) XY表示画面
  画面は高分解能版の例です。
  12bit版では電圧表示桁数が異なります。


■サンプリング間隔

    4ch  0.4ms ~ 15sec     2ch  40μs ~ 15sec
          ネットワーク版 D151ADH_LAN 80μs ~ 15sec

  すべてのサンプリング間隔にて、きれめなく連続記録ができます。

 短いサンプリング時間の動作で、パソコンの能力不足となる場合は、新版の計測ソフトをダウンロードして動作させてください。

■アンプゲインは ×1 (レンジ±10V), ×10 (±1V), ×100 (±100mV)
  全チャンネルを独立してゲイン設定可能
  別売の計測アンプ 15BXAMP と組合せて、さらに100倍(±1mV/full)
  分圧器 15BXATN と組合せて、250V(AC)の高電圧を測定可能。
  (注)分圧器は、チャンネル間絶縁タイプのみ接続可能です。

■データレコーダソフトの対応OS

Windows 11,10, 8(8.1), 7(64/32bit)

■コンパクトな金属ケース
    携帯用と機器取付用途のいずれも可能

■低消費電力 約2W
■外形寸法 100×70×70 mm
    (コネクタなどの突起物を除く)

■電源はUSBケーブルを通じて
  パソコンから供給するバスパワー(写真 右上)
  USBインターフェイスと計測アナログ入力は、
  電気的に絶縁しています。

バスパワーでの使用時 →


■パソコンから供給する電力が不足する場合、
  または、USBケーブルで電源電圧の低下が
  ある場合は、別売のACアダプタを接続して、
  セルフパワーで使用してください。
  (写真 右下)


セルフパワーでの使用時 →
専用ACアダプタは別売



  デバイスサーバー追加で有線/無線LAN接続

    ネットワーク版 計測ソフト

      D151ADH_LAN   ダウンロードフリー

        機能の詳細は計測ソフトD151ADHと同じです

    デバイスサーバー RPi-USBDS

15BXWをデバイスサーバーに接続する場合は、
セルフパワーとする必要があります。
別途に、15BXW専用ACアダプタをご購入ください。

詳細はデバイスサーバー RPi-USBDS 解説ページへ
